O que é um míssil? Como funciona

Em Máquinas incríveis por André M. Coelho

As técnicas atuais de guerra incluem muitos avanços técnicos. Nas notícias, muitas vezes ouvimos falar de bombas “inteligentes”, comunicações via satélite, GPS (Sistema de Posicionamento Global), radar e mísseis guiados. Esta é uma descrição dos mísseis modernos e seu funcionamento, com detalhes sobre as partes que compõe essas armas de guerra.

O que é um míssil?

Um míssil guiado é um veículo de transporte de explosivos não tripulado que se move acima da superfície da Terra em uma trajetória de voo controlada por uma fonte externa ou interna. Existem muitos tipos de mísseis guiados, mas todos têm a mesma função final: destruir “alvos” inimigos, ou seja, pessoal, tanques, veículos, aviões, navios e armas, incluindo mísseis atacantes.

Leia também

Alguns mísseis atacam alvos a longas distâncias – milhares de quilômetros – como o ICBM (Intercontinental Ballistic Missile). Estes são mísseis “estratégicos”.

Outros mísseis são usados ​​ofensivamente ou defensivamente em distâncias mais curtas – de algumas centenas de quilômetros. Estes são mísseis “táticos”.

Os mísseis podem ser lançados de navios, aviões e solo em alvos localizados em navios, aviões e no solo; Daí, as classificações como terra para terra Rebocam, embarcam para o solo Cruzeiro, Stinger terra-ar, Amraam ar-terra, Apache, Míssil padrão navio-ar, e assim por diante. Mísseis podem ter configurações estranhas:

amos descrever, em primeiro lugar, as partes de mísseis e suas funções, em segundo lugar, a implantação de mísseis e, finalmente, como um míssil é lançado para interceptar e destruir seu alvo.

Partes de um míssil

Um míssil tático tem de 1,50 m a 6 m de comprimento, 15 cm a 30 cm de diâmetro e pesa de 90 kg a 900 kg. O tamanho é determinado pela distância esperada para o alvo (distâncias maiores requerem maior capacidade de combustível) e pelo tipo de alvo (alvos maiores e mais pesados ​​são necessários mais explosivos).

A maioria do corpo do míssil é feito de uma liga de titânio, que fornece alta resistência e baixo peso. Dentro do míssil estão centenas de subsistemas eletrônicos, digitais e mecânicos que realizam milhares de operações para guiar o míssil de seu lançador para o seu alvo.

Um míssil tático viaja a cerca da velocidade do som (1.235 km/h), mas alguns viajam quase o dobro dessa velocidade. Cada míssil custa dezenas a centenas de milhares de dólares. Seu tempo de voo é medido em segundos.

Um míssil pode ser dividido funcionalmente em 8 seções: redoma, orientação, ogiva, piloto automático, aletas dorsais, motor de foguete, controle de direção e superfícies de controle. Essas seções de mísseis são descritas abaixo.

1. Redoma

Uma carcaça feita de material cerâmico e localizado na extremidade dianteira (“nariz”) do míssil. A redoma não é metálica para funcionar como uma “janela” eletromagnética (EM) para dispositivos de radar ou de busca de calor localizados dentro do míssil. Radar (Radio Ranging and Detection), transmite pulsos EM que saltam do alvo e retornam ao radar para fornecer localização, direção e velocidade.

2. Orientação

Um sistema que recebe informações de rádio de seu controlador de lançamento (um computador, não um humano), direcionando-o para lançar o míssil e calcular seu caminho mais eficiente para o alvo. O sistema de orientação também transmite todas as funções de mísseis de volta ao seu controlador de lançamento para monitoramento contínuo do desempenho do subsistema de mísseis.

3. Ogiva

Um sistema contendo um radar de “homing” interno de míssil e um explosivo cercado por milhares de peças de ferro serrilhadas ou outro material destruidor, dependendo da natureza do alvo previsto. À medida que o míssil se aproxima do alvo, seu radar interno “vê” eletronicamente e trava no alvo para guiar o míssil em direção a ele. Nem todos os mísseis têm esse radar “homing”. Se não, seu controle de lançamento deve continuamente direcioná-lo para o alvo.

4. Piloto automático

Um sistema que fornece localização, direção, velocidade e “atitude” dos mísseis (para cima, para baixo, lateralmente, etc.) e a capacidade de alterar seu movimento através das superfícies de controle (veja abaixo). O piloto automático contém uma antena para receber e transmitir informações para seu controlador doméstico. Ele também contém uma bateria que fornece energia elétrica para os componentes eletrônicos de mísseis e microprocessadores; Transmissões de e para o míssil devem ser codificadas e decodificadas para evitar a espionagem eletrônica pelos radares de vigilância de outros países.

5. Aletas dorsais

As aletas, junto com o corpo do míssil, fornecem superfícies contra as quais o ar exerce pressão. Estas superfícies dorsais são usadas pelas superfícies de controle para mudar a direção e a atitude do míssil.

6. Motor do Foguete

Uma mistura de combustíveis químicos sólidos. Quando acendidos, os produtos químicos impulsionam o míssil de seu lançador para o espaço.

7. Controle de Direção

Um sistema que altera eletricamente as superfícies de controle que alteram o movimento do míssil. Ele reage às informações enviadas a ele pelo piloto automático.

8. Superfícies de controle

Estas são quatro “nadadeiras” que agem contra a resistência do ar para mudar a direção do míssil.

Em resumo, um míssil guiado é uma combinação de partes elétricas, digitais e mecânicas segregadas em seções. Cada seção tem funções específicas que devem operar com precisão e segurança; caso contrário, a missão do míssil é abortada eletronicamente e o míssil é destruído. Os controles internos monitoram cada função para garantir a coordenação adequada entre as partes. Esta informação é transmitida por rádio para o controlador de lançamento, para que ele saiba sempre o quão bem cada parte do míssil está funcionando para atingir o objetivo final do míssil de destruir o alvo.

Míssil e seu funcionamento

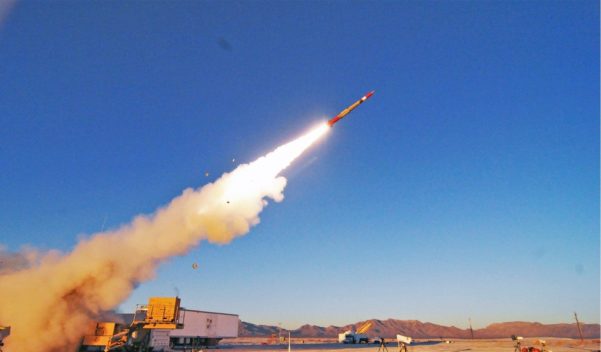

Um míssil é basicamente um foguete que entrega uma carga explosiva até um alvo. (Foto: Lockheed Martin)

Lançamento de um míssil

Depois que um míssil é fabricado, ele deve ser transportado para sua plataforma de lançamento. Pode ser um avião, helicóptero, caminhão, jipe, soldado ou navio do qual é transportado, lançado e controlado. Em um navio, por exemplo, um míssil de navio é movido por caminhões e guindastes. Alguns mísseis não são encanados; eles são apenas colocados sem fechamento em sua plataforma de lançamento.

O lançamento de mísseis e o processo de destruição de alvos podem ser divididos em sete estágios: vigilância de longo alcance e curto alcance, identificação de alvos, rastreamento de alvos, pré-lançamento de mísseis, lançamento, orientação no meio do caminho, direção e interceptação. Cada uma dessas fases é descrita abaixo:

1. Vigilância

Uma busca sistemática pelos radares do lançador (navio, avião ou estação terrestre) e mais radares para alvos no hemisfério em torno dele.

2. Identificação

“Amigo ou inimigo?” Todos os aviões comerciais e militares e algumas armas e pessoal têm “transponders”, que são receptores-transmissores que recebem sinais de rádio em uma freqüência e retornam um sinal de identificação específico (ID) em outra frequência. Quando o código de destino corresponde a um código “amigável” na biblioteca eletrônica do ativador, nenhuma ação do ativador é executada. No entanto, se o ID corresponder a um código “inimigo”, ou se não houver resposta, o lançador de míssil assumirá um “inimigo” e se preparará para destruir o alvo. Tragédias podem ocorrer quando um transponder amigável está inoperante.

3. Pré-lançamento

O Oficial de Armas encarregado do lançamento de mísseis (em aviões, este seria o piloto) seleciona um míssil em particular para atacar o alvo com o apertar de um botão. O míssil selecionado então testa automaticamente (“verifica”) centenas de seus subsistemas em milissegundos para assegurar sua operação satisfatória. Além disso, o link de comunicação do lançador para o míssil e o míssil para o lançador são automaticamente testados quanto ao funcionamento satisfatório. Se um subsistema ou link de comunicação falhar após algumas tentativas, o míssil se declarará inoperável (um “fracasso”) e o Oficial de Armas selecionará outro míssil. Em um navio, os mísseis são armazenados em caixas de lançamento abaixo do convés.

4. Lançamento

Após um autoteste satisfatório, o míssil acende seu motor de foguete, que fornece a força para afastar o míssil de sua plataforma. Além disso, a bateria do míssil é ativada logo após o lançamento para fornecer energia elétrica aos componentes do míssil. O tempo total decorrido desde o acionamento do botão pelo oficial de armas até a ignição por foguete é de apenas alguns segundos, dependendo do tamanho e da complexidade do míssil. O míssil foguete motor empurra o míssil para cima e para fora do recipiente de mísseis.

Nota: Uma vez que o míssil é colocado em seu veículo de lançamento e eletricamente conectado ao seu centro de controle, ele está pronto para ser disparado pelo Oficial de Armas. Em um avião, o oficial de armas é o piloto. Isso é verdade para mísseis encanados e não encanados. Não há armazenamento de mísseis dos quais os mísseis precisam ser movidos fisicamente para a posição de prontidão. Eles estão sempre prontos para partir de sua posição inicial e precisam ser ativados pelo Oficial de Armas.

5. Rastreamento

O radar “rastreador” do rastreador monitora continuamente o alvo, enquanto os computadores calculam continuamente a localização, a direção e a velocidade do alvo. O julgamento humano também está envolvido na identificação. Um console de controle de radar do Exército localizado dentro de um caminhão.

6. Meio do curso

Durante o voo do míssil, a localização do alvo, a direção e a velocidade são calculadas continuamente pelo radar do lançador. Esta informação é transmitida do navio (ou avião, ou caminhão) para o míssil via radar, que ajusta seu curso para interceptar o alvo. O funcionamento do míssil é transmitido continuamente ao lançador via rádio.

7. Homing

Quando o míssil se aproxima do alvo, ele ativa seu próprio radar e procura o próprio alvo, de modo que o radar do lançador não seja mais necessário. A imagem abaixo é o que um míssil alvo (um atacando) parece com o míssil atacante (um que você usa para contra-atacar o atacante):

Nota: Nem todos os mísseis têm seu próprio radar de rastreamento. Se não, então o controlador no navio de lançamento, avião ou caminhão deve fornecer rastreamento contínuo do míssil ao seu alvo.

8. Interceptação (destruição do alvo)

O míssil IR (Infra-Vermelho) “buscador” determina quando o alvo está na distância ideal para o máximo efeito explosivo, ao que envia um sinal para a ogiva detonar. O explosivo espalha fragmentos de ferro serrilhados ou outro material destruidor em todas as direções. Alguns desses fragmentos devem prejudicar o funcionamento do alvo. Quando isso ocorre, o alvo é um “kill”.

No entanto, os mísseis nem sempre destroem o alvo. “Erros” e “Quase erros” também ocorrem!

O processo acima descreve como um míssil guiado é lançado, guiado e explodido para destruir um alvo. Toda a sequência é a seguinte: vigilância de longo alcance e curto alcance, identificação de alvos, rastreamento de alvos, pré-lançamento de mísseis, lançamento, orientação no meio do caminho, direção e interceptação (destruição do alvo).

Ficou alguma dúvida sobre os mísseis? Deixem nos comentários suas perguntas!
