O uso de dutos flexíveis economiza tempo e dinheiro, mas a instalação descuidada pode causar problemas relacionados ao desempenho que são difíceis de encontrar e ainda mais difíceis de corrigir depois que eles são cobertos e protegidos.Mas o que são esses dutos, mangueiras e juntas flexíveis?

Mangueiras flexíveis, dutos flexíveis de alumínio e juntas flexíveis: o que são?

Na maioria dos projetos de edifícios e casas, o projeto é realizado para maximizar a eficiência do fluxo de ar. Mas o caminho para um ar condicionado geralmente não é projetado no espaço, e quem escolhe esse caminho é o pedreiro ou instalador do sistema de ar. Muitas vezes, eles encontram-se competindo para encontrar espaço para executar os dutos entre toda a fiação e tubulação já instalada para eletricidade e encanamento, principalmente em instalações com sistemas de ar condicionado central.

Dutos flexíveis podem acelerar a instalação, reduzindo o número de juntas em uma instalação e eliminando a necessidade de curvas e deslocamentos. Eles também se adaptam facilmente em ambientes apertados, bem como conectores redondos. Mas as propriedades físicas de condutores flexíveis que criam vantagens também são a fonte de potenciais problemas se não forem tomados cuidados durante a instalação. Uma boa primeira etapa ou curso é certificar-se há uma comunicação eficaz entre todas as partes envolvidas, incluindo os projetistas, arquitetos, e engenheiros, garantindo que todas as instalações tem espaço suficiente. Mangueiras flexíveis, por exemplo, ao serem usadas nas instalações elétricas, facilitam a manipulação e movimentação para permitir outras instalações, como a passagem dos dutos de ar condicionado.

Esses mesmos dutos podem ser usados para coifas e sistemas de exaustão, desde que tenha a gradação e proteção necessária para estes sistemas. De qualquer forma, os mesmos procedimentos e conhecimentos para a instalação de dutos e mangueiras flexíveis para ar condicionado funcionam para sistemas de alta temperatura.

Mas não basta apenas sair usando esses materiais e achar que sua construção será mais eficiente. É importante que você conheça mais sobre o uso correto desses materiais para deixar o trabalho mais fácil e muito menos custoso.

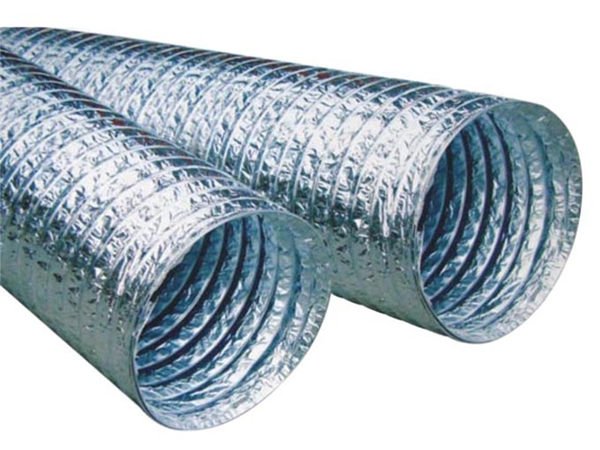

Dutos de alumínio para ar condicionado

Dutos de alumínio permitem que você faça instalações de sistemas de ar condicionado com mais eficiência e custos muito menores para a instalação. (Foto: duct+)

Dutos flexíveis para ar condicionado ou alta temperatura e suas mangueiras devem ser selados com mástique

Todos os dutos e mangueiras devem ser vedados usando mástique específico para essa finalidade, e os dutos flexíveis devem ser prendidos no lugar com envoltórios do laço em todos os conectores. Idealmente, todas os dutos e mangueiras devem estar localizadas dentro do espaço condicionado para eles. Este é tipicamente o caso de dutos que correm através de um teto falso ou entre vigas, desde que o sistema de piso fica em cima de um porão condicionado ou vão livre. Sótãos podem ser problemáticos quando o isolamento está localizado neles em vez de nas baias de vigas ou fora do revestimento do telhado. Quando os dutos e mangueiras estão localizadas fora do espaço condicionado, eles devem ser vedados para evitar perda de ar e também isoladas para evitar perda ou ganho térmico do ar ambiente. Isso pode ser feito também com o uso de placas de drywall, madeira ou gesso, mas é necessário primeiramente isolar os dutos corretamente. Para a alta temperatura, é importante também o selamento para que o ar quente não aqueça demais o ambiente circundante, usando o mástique adequado para altas temperaturas.

Use apenas a quantidade de dutos flexíveis que você precisar

A fricção é o maior inimigo do fluxo de ar. Ao contrário dos dutos rígidos, que são cortados no comprimento dentro de uma tolerância de 1 polegada ou menos, é fácil cortar um comprimento de duto flexível que seja vários metros mais longo do que necessário para ir do ponto A ao ponto B  Isso cria folga no condutor, o que reduz o fluxo de ar por duas razões. Primeiro, porque o ar tem que viajar mais longe e é exposto a mais da área de superfície interior do duto. Em segundo lugar, como o duto não é esticado corretamente, as costelas do fio criam mais atrito do que o habitual ao longo de todo o comprimento do duto.

Para manter o fluxo de ar forte, planeje para percursos curtos e retos durante a fase de projeto. Preste especial atenção ao plano de enquadramento e conduza os dutos através das treliças sempre que possível. Monitore o plano durante o enquadramento e esteja preparado para criar espaços para transportar dutos onde for necessário. Também certifique-se de que todos os dutos, independentemente do comprimento, são esticados o suficiente entre as conexões..

Evite folgas com curvas agudas, que reduzem severamente o fluxo de ar. Planeje o enquadramento para incluir treliças ou suportes para acomodar os dutos. Dutos que não são esticados ou que contêm curvas afiadas podem aumentar o comprimento equivalente do duto executado por muitos metros, aumentando o custo da instalação e reduzindo a eficiência do sistema de exaustão ou de ar condicionado.

Não seja criativo demais no uso de dutos e mangueiras flexíveis

Fluxo de ar em um duto de qualquer comprimento pode ser comprometido por curvas agudas ou até mesmo torções. E cada curva, torção ou compressão em um duto reduz o fluxo de ar, o que resulta em problemas para expulsar o calor ou manter o frio.

Infelizmente, em muitos locais de trabalho, mau planejamento do enquadramento e falta de coordenação entre os construtores resultam em todo o tipo de curvas e torções, alguns dos quais podem até acabar completamente com o fluxo de ar. Uma vez que o drywall, gesso, ou madeira for cobrir os dutos, estes problemas são impossíveis de encontrar, portanto é importante inspecionar com cuidado os dutos antes que o acabamento comece.

Esses problemas são relativamente fáceis de detectar, mas uma curva aguda pode constringir o fluxo de ar e é mais difícil de ver. Onde as curvas não podem ser evitadas, certifique-se de que o raio de qualquer curva é pelo menos a mesma dimensão do diâmetro do duto. Por exemplo, se um duto tem 20 cm de diâmetro, o raio da curva que ele fizer tem de ter pelo menos 20 cm. Uma maneira fácil de garantir que as curvas atendem a este padrão é usar juntas rígidas de PVC ou outro material nesses locais críticos.

Suporte os dutos flexíveis corretamente

Às vezes, a melhor rota para um duto flexível é para cima e sobre uma obstrução. Mas sem o suporte adequado, os dutos podem ser dobrados ou cederem ao próprio peso restringindo o fluxo de ar.

Para evitar problemas, use correias para suportar os dutos em intervalos regulares. Siga ás instruções do fabricante, mas no caso de você se perder, aqui está uma lista de boas práticas para prover o suporte adequado aos dutos flexíveis: o espaço não suporta mais de 1,2 metros de distância (uma conexão a um duto rígida ou ao equipamento conta como um ponto de apoio). Os suportes devem ter pelo menos 4 cm de largura. Em longos percursos horizontais com curvas agudas, use suportes extras antes e depois das curvas. Não deixe os dutos cederem mais de 1 cm por cada 30 cm entre suportes. O máximo não deve exceder 6 centímetros.

As tiras de suporte não devem comprimir o núcleo interno ou restringir o fluxo de ar. Os suportes não devem restringir o isolamento porque isso pode causar condensação, o que pode levar ao crescimento do mofo.

Quando os dutos devem ser direcionados para cima e sobre uma obstrução, o uso de poucos suportes podem causar torções. A solução é criar uma curva gradual usando suportes em intervalos frequentes. O material de suporte deve ser suficientemente largo para evitar a compressão do duto.

Uma boa regra geral é fornecer um suporte de duto não menos que a cada 30 cm, e mais freqüentemente quando se usa um duto flexível de grande diâmetro, mesmo quando os dutos são parcialmente suportados por elementos estruturais.

Quer saber mais sobre dutos e mangueiras flexíveis? Deixe nos comentários suas perguntas e pedidos para que possamos responder a vocês!
